Kit de Bomba para Tanque de Água

Kit de Bomba de Água para Faber E-Matrix e Dimplex Cassette

Este kit de bomba de água pode ser utilizado nos sistemas de enchimento automático de água Faber e Dimplex. Também pode ser convertido para enchimento manual, se necessário. Para enchimento manual, o depósito de água deve ser colocado próximo e de fácil acesso para reabastecimento regular.

Utilize apenas água filtrada/descalcificada com este kit de bomba. Certifique-se de que o aparelho está numa superfície nivelada. Note que é normal ouvir um som da bomba em ambientes silenciosos. O depósito de água, reservatório, tampa, tampa do depósito e filtros de ar devem ser limpos semanalmente, especialmente em zonas com água dura.

Instalação do Kit de Bomba

Escolha um depósito de água adequado para a instalação. Este não está incluído. Em baixo encontram-se alguns exemplos de tamanhos de depósito recomendados:

• E-Matrix: aprox. 200 ml de água por hora
• E-Matrix Linear: aprox. 400 ml de água por hora
• Cassette/Mistero 500: aprox. 200 ml de água por hora
• Cassette/Mistero 1000: aprox. 400 ml de água por hora
• e-Slim Linear 1200/450: aprox. 400 ml de água por hora
• e-Slim Linear 1700/450: aprox. 600 ml de água por hora
• e-Slim Linear 2200/450: aprox. 800 ml de água por hora

Um depósito de 10L proporciona os seguintes tempos de funcionamento:

• E-Matrix: aprox. 50 horas
• E-Matrix Linear: aprox. 25 horas
• CAS500: aprox. 50 horas
• CAS1000: aprox. 25 horas
• e-Slim Linear 1200/450: aprox. 25 horas
• e-Slim Linear 1700/450: aprox. 16,5 horas
• e-Slim Linear 2200/450: aprox. 12,5 horas

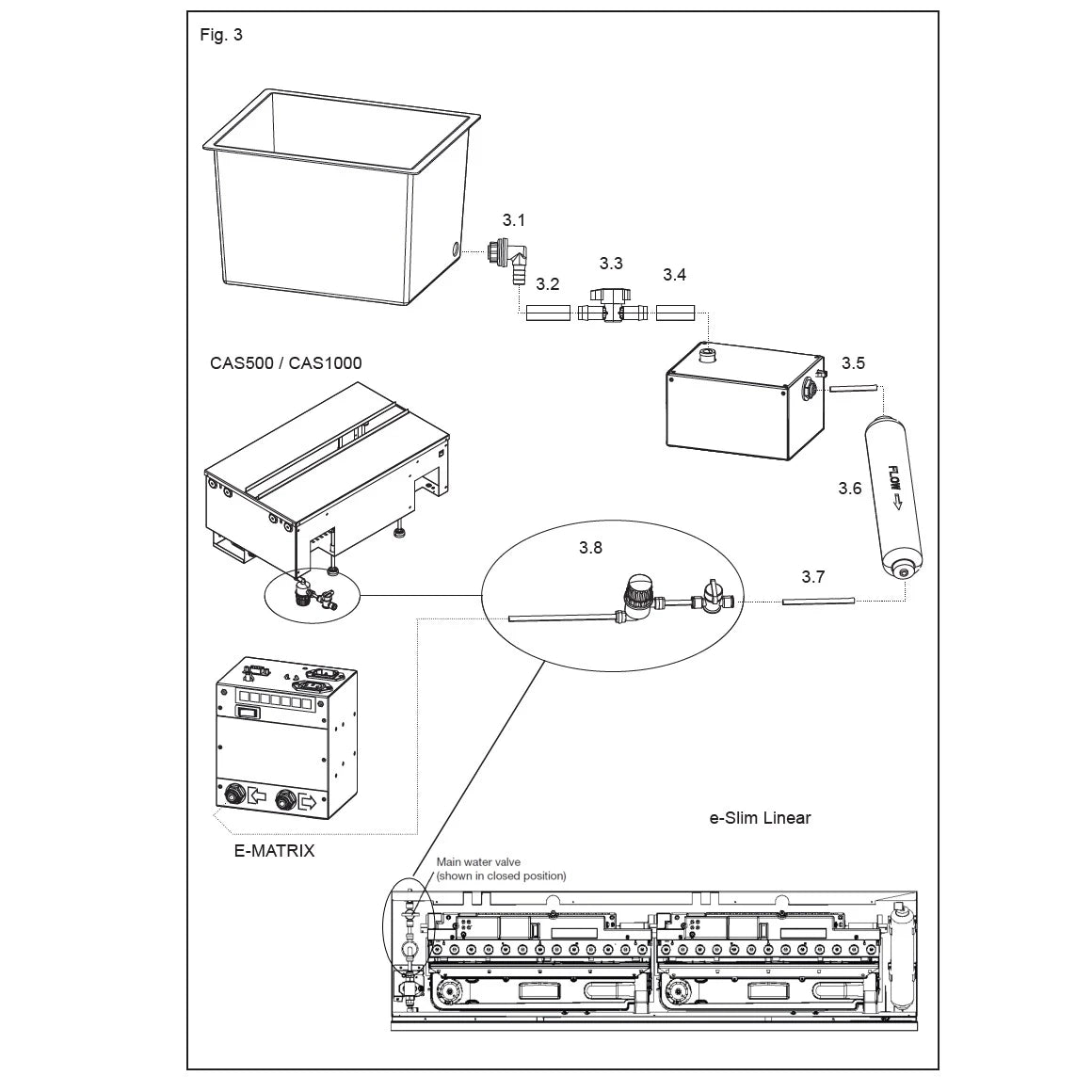

É necessário um berbequim para fazer um furo no depósito de água (fig. 3.1 no manual de instalação) para montar o adaptador do depósito. A broca ou serra de furo deve ter um diâmetro de 16-20 mm. Escolha uma serra de furo ou broca adequada ao material do depósito.

Colocação da Bomba e do Depósito de Água

Encontre um local adequado para a caixa da bomba e o depósito de água que cumpra os seguintes requisitos:

• Facilidade de reabastecimento do depósito
• Facilidade de limpeza do depósito
• A uma distância máxima de 2 metros do produto
• Acesso fácil para futuras manutenções e assistência à caixa da bomba
• Distância suficiente para evitar salpicos de água em componentes elétricos

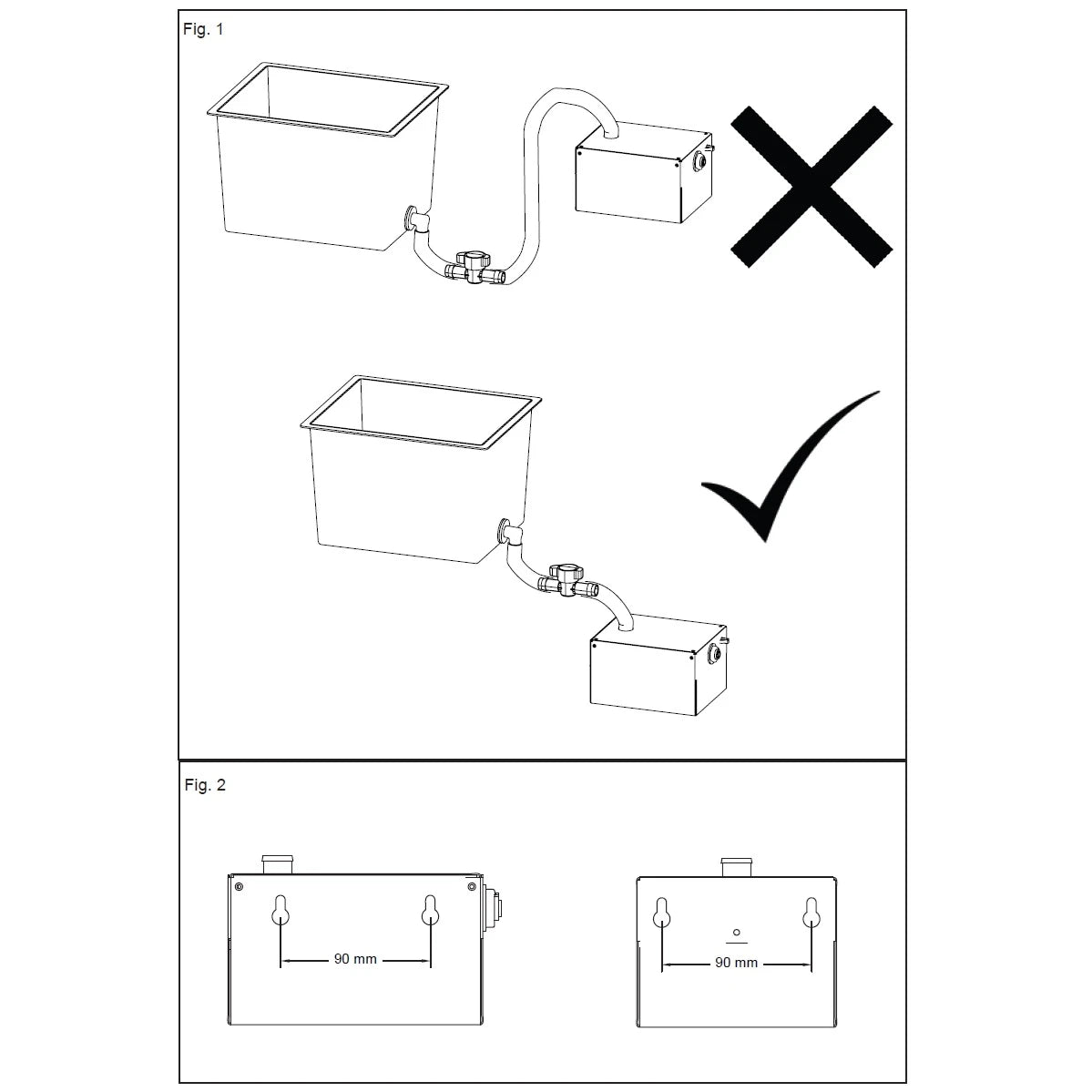

Importante: A caixa da bomba deve ser colocada abaixo da saída do depósito de água (Fig. 1 no manual de instalação) para garantir que a bomba possa ser enchida com água. A caixa da bomba nunca deve funcionar sem ligação à água. O depósito e a bomba podem ser colocados até um máximo de 2 metros abaixo do nível de água no reservatório do produto. Não é recomendado colocar o depósito acima do produto.

Construa um suporte adequado para o depósito de água e coloque a caixa da bomba por baixo da saída do depósito. A caixa da bomba pode ser colocada no chão ou fixada utilizando os orifícios na parte traseira ou lateral da caixa (Fig. 2 no manual de instalação). Para utilizar os orifícios, aparafuse dois parafusos adequados no local de montagem, com uma distância de 90 mm entre eles. Deixe 5-10 mm de cada parafuso exposto e pendure a caixa da bomba nos parafusos.

Consulte o guia de instalação para mais informações sobre a ligação de água à bomba.
